备用电池


     作为具有世界领先水平的个人计算机锂制备用电池的 OEM 供货商, Tadiran 公司拥有 15 年的历史。由于 Tadiran 公司具有这些经验和专有技术,目前它有 3.6 伏和 6 伏两种电池类型可供选择,因此实际上可以满足现有的所有类型 PC 机的实时时钟和 CMOS 内存的要求。 OEM 客户和 PC 机终端用户都可以购买这些电池,作为替换电池。
    详细情况,可以咨询 Tadiran 公司、及其在全世界范围的代理人和分销商。

备用及其它基本电路

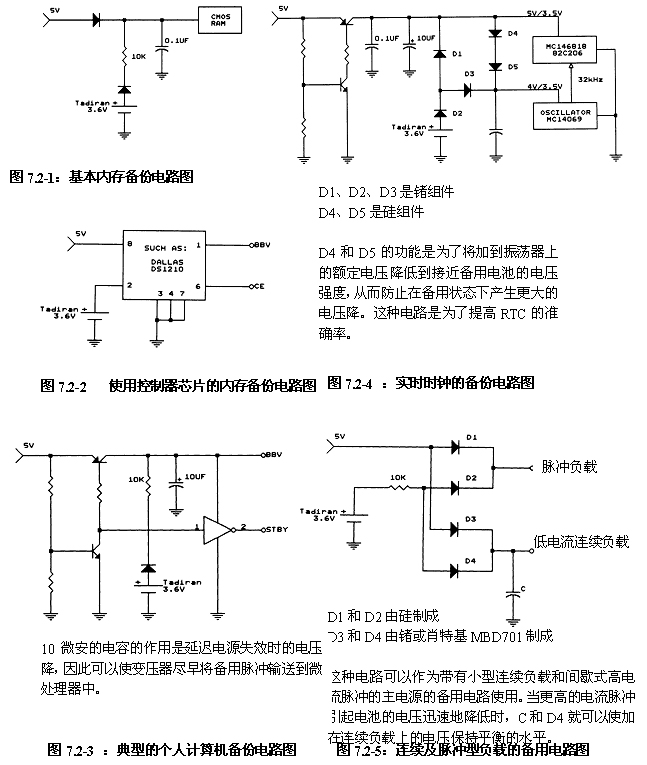

     以下这些电路图可以帮助电路设计者正确使用 Tadiran 公司的锂电池,以达到最佳的效果。



图 7.2-6 连续及脉冲型负载的主电池供电电路图

图 7.2-7 关键而不常见的脉冲负载的主电池供电电路图

    本电路用在负载电流长期为 0 然后要求突然间产生高电流脉冲的条件下。一旦需要,其中的电解电容可以立即满足此要求,然后电池对它进行充电,从而保护负载,防止受到 TMV 的影响。电池先对电容进行充电,最后逐步稳定下来,向电容提供泄漏电流(仅仅为 1 微安)。 C 所需的值是根据脉冲负载的特性进行计算的。典型的设备为工业用安全阀门和军用矿井。

UL认证和工程技术概况


•  总则

    美国的 UL 公司是一家非盈利性机构,其功能是为产品设立安全标准,确保生产商是否达到这些标准。 UL 专门为锂电池组件的认证创建了 BBCV2 体系。该系统中的安全认证包括以下方面:
    •  过度放电。
    •  附属硬件的可燃性。
    •  意外充电。
    •  温度、振动、湿度、冲击、落地、碰撞。
    •  短路。
    •  保护装置(二极管和电阻)。
    •  电线的型号和连接。
    •  标记——制作人的名称、电压和极性、警告注意事项。
    关于详细的测试情况,请参见 1642 号《锂电池 UL 认证标准》。
    此系统不涉及其它电气、机械和质量情况,除非这些情况影响到产品的安全性。
    UL 第 MH 12193 号文件记录了已经通过 UL 组件认证的 Tadiran 锂电池的测试情况。文件中包括了 Tadiran 用各种技术生产出来的产品(电池单元和电池),包括标准型(圆柱状和薄片状)、 Xtra TM 和高容量 Xtra TM 电池。
    此文件定期由 UL 根据 Tadiran 的电池改进情况进行更新。
    所有由 Tadiran 公司生产的锂亚硫酰氯电池都通过了 UL 认证。
    尽管其它一些国家的标准机构没有设立锂电池认证体系,如加拿大的 CSA 和德国的 VDE ,但是在为设备选择经过认证的电池时,它们都把通过 UL 认证作为前提条件。
    Tadiran 的所有部门不断地根据 UL 认证文件对 Tadiran 生产的锂电池进行更新。他们也知道其它的地方性适用标准。同时他们也愿意提供建议。
    * 高温技术生产的电池除外。

• 电池的更换
    Tadiran 主要为 OEM 客户提供锂电池。除非 UL 认可电池属于“用户可更换型”,否则必须由专门的技术人员将 OEM 生产的设备中使用的电池更换出来,这些技术人员都受过关于如何更换电池,以及如何采取必要的预防措施(确保设备和电池在他开始工作前处于良好的状态)方面的培训。

• 用户可更换电池
    Tadiran 生产的“用户可更换型”锂电池都单独经过 UL 的认证。 UL 还要求 OEM 在设备上靠近电池的部位贴上标签,明确地列出更换电池的型号、以及安装不同型号电池时可能出现的危险情况的警告,并要求读者参考设备的使用手册。该手册中必须重复此信息,并声明用户可以从何处购买到用于更换的电池。该手册中还必须列出其它的警告信息。
    必须规定用户可更换型电池不能由没有经验的用户处理。 UL要求必须列出如下特性:
   电池内部方面:
    •  设计有固有的安全短路电流或安全口——以降低内部的压力,防止爆炸。
    •  设计有已经极化的接头(使其与设备中的相应部分相匹配)——防止可能发生的短路或反向连接。
   设备(单节电池为主要电源时除外)内部方面:
    •  设计有电池输入端的保护串联电路——当阻隔装置失效时,用于阻隔反向(充电)电流,或将电流值限制在一个安全的范围内。

• 反向电流保护

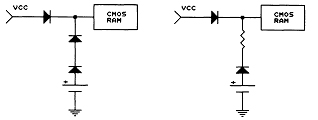

    UL 要求保护串联电路应由一个隔离二极管,和一个与该隔离二极管串联的另一个二极管或适当大小的电阻组成,当隔离二极管失效时,这种装置仍然可以保护电路。参见图 7.3.4-1 。
多单元和多行电池组的保护问题在第六章中已经讨论过。

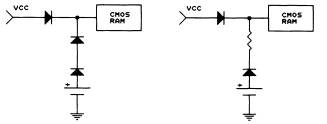

图 7.3.4-1 : UL 基本保护电路


如何装运锂电池指导

• 简介
    根据以下这些美国及国际机构所颁布的条例,特制定这些关于 Tadiran 锂电池 / 电池单元装运的指导:
    DOT 美国联邦交通部第 49 号《条例法》( 49 CFR )的第 100-199 部分。此部分对以任何方式在境内装运的危险材料进行监管(尤其是第 173.206 段)。
    IATA 国际空运协会( IATA )的《限制条款》,控制由 ICAO 在国际范围进行空运的危险材料。
    ICAO 国际民航组织制定的《技术规定》,规定了危险货物如何安全地进行运输。
本部分信息仅仅是作为现有条款的指导性信息,而不是作为条例本身来使用。

• 无限制性锂电池单元 / 电池
    当满足以下条件时,以上 DOT 和 IATA 条例的锂电池不具有危险性:
    •  每一个电池单元含有重量不超过 0.5 克(合 0.018 盎司)的锂或锂合金。
    •  每一个多单元电池组含有总重量不超过 1 克(合 0.036 盎司)的锂或锂合金。
    •  每一个单元都是气密封接的。
    •  每一个电池单元 / 电池组都是独立捆绑,相互隔开的,以防止短路。
    •  所有的电池单元 / 电池组在包装的外部都是紧紧捆绑起来的(除非是安装在电气设备上).
    如果即将发运的 Tadiran 锂电池单元 / 电池组满足上述的条件,则这些电池可以按照 IATA 和 DOT 的要求,在国际航线和美国国内进行空运。除此之外,没有其它限制。

• 受限制类别
    如果即将发运的 Tadiran 锂电池单元含有 0.5 克以上的锂金属(或每一个电池组含有 1 克以上的锂金属),则其特殊程序、包装、文件和标签必须符合 IATA 和 CFR49 的要求。如果您 Tadiran 公司的客户想获取准确的、最新的由美国和其它国家制定的关于锂电池单元 / 电池组的空运、海运或陆路运输的法规方面的建议和信息(不论是关于非限制性产品,还是限制性产品), Tadiran 公司很高兴能帮助您提供相关服务。在征得有关机构同意的前提下, Tadiran 也乐意向其客户提供所需要的资料、声明和文件。
    注意:
     • CFR 49 173.206 部分仅仅牵涉到开路电压高于2伏的新电池或部分放电的电池单元的运输问题。
     • 已经放电的电池和电池组的运输必须符合 CFR-49 关于 ORM-C 等级的废品方面的条款。

    表 7.4-1 指出了 Tadiran 公司生产的电池哪些是限制性的,哪些是非限制性的。

型号

规格

是否受到限制

Xtra TM 技术

TL-2150

1/2AA

TL-2100

AA

TL-2200

C

TL-2300

D

TL-5137

DD

高容量 Xtra TM 技术

TL-5902

1/2AA

TL-5903

AA

TL-5920

C

TL-5930

D

标准技术 - 圆柱状电池

TL-5101

1/2AA

TL-5151

1/2AA

TL-5104

AA

标准技术 - 薄片形电池

TL-5134

1/10D

TL-5135

1/6D

TL-5186

BEL

高温技术 - ( 150 0 C )电池

TL-5526

C

TL-5551

D

TL-5576

DD

计算机用电池

TL-5242

3.6 伏

TL-5293

6.0 伏

设备仪表用电池

TL-5276

3.6 伏

图 7.4-1 Tadiran 非限制性和限制性锂电池和电池组

如何弃置Tadiran锂电池


• 简介

    由于锂电池外壳的特性不同,规定电池处理方法的条例也千差万别。此外,不同的国家、不同的地方机构也可能制定不同的条例和政策。因此,你必须随时与当地的有关部门取得联系,掌握如何弃置电池的特殊建议。
    以下信息仅仅为背景信息,不作正式建议之用。

• 安全性

    Tadiran 公司生产的锂电池不含重金属、具长期毒性或难以分解的材料。而且完全不含汞和镉,因此不会象其它产品(尤其是机电产品)那样经常受到环境问题的困扰。 Tadiran 公司的圆柱状和薄片状锂电池采用安全的技术生产而成,电池是气密封接的。

• 电池的化学反应式和环境

    Tadiran 锂电池的总化学反应方程式为:2SOCl 2 +4Li+ → SO 2 +S+4LiCl
    从这个方程式中,我们可以看出:在新电池的放电过程中,亚硫酰氯被大量地转换为氯化锂,同时还生成少量的硫和二氧化硫。
    当电池以露天土埋方式进行弃置时,这些电池最终会放电,并且其外壳可能会被腐蚀,电池体内的物质会暴露到周围的环境中。此时剩余的亚硫酰氯将与外界的水份发生反应,形成二氧化硫和氯化氢。这两种物质形成的混合物呈气体状,易挥发。这种混合物的数量非常之少,与其它自然生成的和人类制造的数量相比,可以忽略不计。

• 预防措施
    在生命周期内,所有系列型号电池的电化性能都比较活跃。因此,必须在弃置之前,先采取必要的预防措施,防止造成人身伤害或损伤。所以必须拆除所有联机的接头,所有暴露在外的端子必须加上封套,防止电池在收集、运输和处理过程中发生短路。此外,还应该采取一些预防措施,用化学方法中和一些腐蚀性副产品。
    注意:禁止用火或焚烧的方式处理锂电池。禁止冲压电池或拆散电池,破坏其物理完整性。

• 弃置方法
    通常,我们建议采用以下三种方法弃置 Tadiran 锂电池:
    •  大型军事活动或工业装配产生的锂电池,数量巨大并且定期产生,应当由专业机构进行弃置,其中包括根据特殊规定提供运输服务。
    •  对于数量中等,一般每月消耗量在数百磅的幅度,可以按照地方卫生条例,用塑料袋将这些电池和中和剂(如碳酸钙, CaCO 3 )装在一起,掩埋在卫生区域里。
    •  对于数量较少,其锂金属含量仅在 0.7 克的幅度(相当于 AA 号)(如用在计算机服务设备中)可以作为普通废料进行弃置。建议在处理前,先拆除连接的导线,并在末端加上封套。
    在弃置之前,无须对电池进行放电或用特殊工序进行处理。但是,电池应当装在坚固的捆绑材料中,尤其是当其中含有已经完全放电或者已经遭受机械性损伤的电池时,更要如此。
    Tadiran 公司很高兴能帮助其客户查找应当联系哪些地方机构,获取当地制定的有关政策和程序。
